Допустимые длительные токи для кабелей с бумажной пропитанной изоляцией

1.3.12.Допустимые длительные токи для кабелей напряжением до 35 кВ с изоляцией из пропитанной кабельной бумаги в свинцовой, алюминиевой или поливинилхлоридной оболочке приняты в соответствии с допустимыми температурами жил кабелей:

Номинальное напряжение, кВ До 3 6 10 20 и 35
Допустимая температура жилы кабеля, oС +80 +65 +60 +50

1.3.13. Для кабелей, проложенных в земле, допустимые длительные токи приведены в табл. 1.3.13, 1.3.16, 1.3.19-1.3.22. Они приняты из расчета прокладки в траншее на глубине 0,7 - 1,0 м не более одного кабеля при температуре земли + 15o С и удельном сопротивлении земли 120 см·К/Вт. При удельном сопротивлении земли, отличающемся от 120 см·К/Вт, необходимо к токовым нагрузкам, указанным в упомянутых ранее таблицах, применять поправочные коэффициенты, указанные в табл. 1.3.23.

Таблица 1.3.13
Допустимый длительный ток для кабелей с медными жилами с бумажной пропитанной маслоканифольной
и нестекающей массами изоляцией в свинцовой оболочке, прокладываемых в земле

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей
одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ
до 3 6 10
6 - 80 70 - - -
10 140 105 95 80 - 85
16 175 140 120 105 95 115
25 235 185 160 135 120 150
35 285 225 190 160 150 175
50 360 270 235 200 180 215
70 440 325 285 245 215 265
95 520 380 340 295 265 310
120 595 435 390 340 310 350
150 675 500 435 390 355 395
185 755 - 490 440 400 450
240 880 - 570 510 460 -
300 1000 - - - - -
400 1220 - - - - -
500 1400 - - - - -
625 1520 - - - - -
800 1700 - - - - -

Таблица 1.3.14
Допустимый длительный ток для кабелей с медными жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, прокладываемых в водe

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей
трехжильных напряжением, кВ четырехжильных до 1 кВ
до 3 6 10
16 - 135 120 -
25 210 170 150 195
35 250 205 180 230
50 305 255 220 285
70 375 310 275 350
95 440 375 340 410
120 505 430 395 470
150 565 500 450 -
185 615 545 510 -
240 715 625 585 -

Таблица 1.3.15
Допустимый длительный ток для кабелей с медными жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, прокладываемых в воздухе

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей
одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ
до 3 6 10
6 - 55 45 - - -
10 95 75 60 55 - -
16 120 95 80 65 60 80
25 160 130 105 90 85 100
35 200 150 125 110 105 120
50 245 185 155 145 135 145
70 305 225 200 175 165 185
95 360 275 245 215 200 215
120 415 320 285 250 240 260
150 470 375 330 290 270 300
185 525 - 375 325 305 340
240 610 - 430 375 350 -
300 720 - - - - -
400 880 - - - - -
500 1020 - - - - -
625 1180 - - - - -
800 1400 - - - - -

Таблица 1.3.16
Допустимый длительный ток для кабелей с алюминиевыми жилами с бумажной пропитанной маслоканифольной и нестекающими массами изоляцией в свинцовой или алюминиевой оболочке, прокладываемых в земле

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей
одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ
до 3 6 10
6 - 60 55 - - -
10 110 80 75 60 - 65
16 135 110 90 80 75 90
25 180 140 125 105 90 115
35 220 175 145 125 115 135
50 275 210 180 155 140 165
70 340 250 220 190 165 200
95 400 290 260 225 205 240
120 460 335 300 260 240 270
150 520 385 335 300 275 305
185 580 - 380 340 310 345
240 675 - 440 390 355 -
300 770 - - - - -
400 940 - - - - -
500 1080 - - - - -
625 1170 - - - - -
800 1310 - - - - -

Таблица 1.3.17
Допустимый длительный ток для кабелей с алюминиевыми жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, прокладываемых в воде

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей трехжильных напряжением, кВ Четырехжильных до 1 кВ
До 3 6 10
16 - 105 90 -
25 160 130 115 150
35 190 160 140 175
50 235 195 170 220
70 290 240 210 270
95 340 290 260 315
120 390 330 305 360
150 435 385 345 -
185 475 420 390 -
240 550 480 450 -

Таблица 1.3.18
Допустимый длительный ток для кабелей с алюминиевыми жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой или алюминиевой оболочке, прокладываемых в воздухе

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей
одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ
до 3 6 10
6 - 42 35 - - -
10 75 55 46 42 - 45
16 90 75 60 50 46 60
25 125 100 80 70 65 75
35 155 115 95 85 80 95
50 190 140 120 110 105 110
70 235 175 155 135 130 140
95 275 210 190 165 155 165
120 320 245 220 190 185 200
150 360 290 255 225 210 230
185 405 - 290 250 235 260
240 470 - 330 290 270 -
300 555 - - - - -
400 675 - - - - -
500 785 - - - - -
625 910 - - - - -
800 1080 - - - - -

Таблица 1.3.19
Допустимый длительный ток для трехжильных кабелей напряжением 6 кВ с медными жилами с обедненнопропитанной изоляцией в общей свинцовой оболочке, прокладываемых в земле и воздухе

Сечение токопроводящей жилы, мм2 Ток, А Сечение токопроводящей жилы, мм2 Ток, А
в земле в воздухе в земле в воздухе
16 90 65 70 220 170
25 120 90 95 265 210
35 145 110 120 310 245
50 180 140 150 355 290

Таблица 1.3.20
Допустимый длительный ток для трехжильных кабелей напряжением 6 кВ с алюминиевыми жилами с обндненнопропитанной изоляцией в общей свинцовой оболочке, прокладываемых в земле и воздухе

Сечение токопроводящей жилы, мм2 Ток, А Сечение токопроводящей жилы, мм2 Ток, А
в земле в воздухе в земле в воздухе
16 70 50 70 170 130
25 90 70 95 205 160
35 110 85 120 240 190
50 140 110 150 275 225

Таблица 1.3.21
Допустимый длительный ток для кабелей с отдельно освинцованными медными жилами с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией, прокладываемых в земле, воде, воздухе

Сечение токопроводящей жилы, мм Ток, А, для трехжильных кабелей напряжением, кВ
20 35
при прокладке
в земле в воде в воздухе в земле в воде в воздухе
25 110 120 85 - - -
35 135 145 100 - - -
50 165 180 120 - - -
70 200 225 150 - - -
95 240 275 180 - - -
120 275 315 205 270 290 205
150 315 350 230 310 - 230
185 355 390 265 - - -

Таблица 1.3.22
Допустимый длительный ток для кабелей с отдельно освинцованными алюминиевыми жилами с бумажной пропитаннной маслоканифольной и нестекающей массами изоляцией, прокладываемых в земле, воде, воздухе

Сечение токопроводящей жилы, мм Ток, А, для трехжильных кабелей напряжением, кВ
20 35
при прокладке
в земле в воде в воздухе в земле в воде в воздухе
25 85 90 65 - - -
35 105 110 75 - - -
50 125 140 90 - - -
70 155 175 115 - - -
95 185 210 140 - - -
120 210 245 160 210 225 160
150 240 270 175 240 - 175
185 275 300 205 - - -

Таблица 1.3.23
Поправочный коэффициент на допустимый длительный ток для кабелей, проложенных в земле, в зависимости от удельного сопротивления земли

Характеристика земли Удельное сопротивление см К/Вт Поправочный коэффициент
Песок влажностью более 9 %, песчано-глинистая почва влажностью более 1 % 80 1,05
Нормальная почва и песок влажностью 7 - 9 %, песчано-глинистая почва влажностью 12 - 14 % 120 1,00
Песок влажностью более 4 и менее 7 %, песчано-глинистая почва влажностью 8 - 12 % 200 0,87
Песок влажностью до 4 %, каменистая почва 300 0,75

1.3.14. Для кабелей, проложенных в воде, допустимые длительные токи приведены в табл. 1.3.14, 1.3.17, 1.3.21, 1.3.22. Они приняты из расчета температуры воды + 15o С.

1.3.15. Для кабелей, проложенных в воздухе, внутри и вне зданий, при любом количестве кабелей и температуре воздуха + 25o С допустимые длительные токи приведены в табл. 1.3.15, 1.3.18 - 1.3.22, 1.3.24, 1.3.25.

1.3.16. Допустимые длительные токи для одиночных кабелей, прокладываемых в трубах в земле, должны приниматься, как для тех же кабелей, прокладываемых в воздухе, при температуре, равной температуре земли.

Таблица 1.3.24
Допустимый длительный ток для одножильных кабелей с медной жилой с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой оболочке, небронированных, прокладываемых в воздухе

Сечение токопроводящей жилы, мм2 Ток*, А, для кабелей напряжением, кВ
до 3 20 35
10 85/- - -
16 120/- - -
25 145/- 105/110 -
35 170/- 125/135 -
50 215/- 155/165 -
70 260/- 185/205 -
95 305/- 220/255 -
120 330/- 245/290 240/265
150 360/- 270/330 265/300
185 385/- 290/360 285/335
240 435/- 320/395 315/380
300 460/- 350/425 340/420
400 485/- 370/450 -
500 505/- - -
625 525/- - -
800 550/- - -

* В числителе указаны токи для кабелей, расположенных в одной плоскости с расстоянием в свету 35 - 125 мм, а знаменателе - для кабелей, расположенных вплотную треугольником.

1.3.17. При смешенной прокладке кабелей допустимые длительные токи должны приниматься для участка трассы с наихудшими условиями охлаждения, если длина его более 10 м. Рекомендуется применять в указанных случаях кабельные вставки большего сечения.

1.3.18. При прокладке нескольких кабелей в земле (включая прокладку в трубах) допустимые длительные токи должны быть уменьшены путем введения коэффициентов, приведенных в табл. 1.3.26. При этом не должны учитываться резервные кабели. Прокладка нескольких кабелей в земле с расстояниями между ними менее 10 мм в свету не рекомендуется.

1.3.19. Для масло- и газонаполненных одножильных бронированных кабелей, а также других кабелей новых конструкций допустимые длительные токи устанавливаются заводами-изготовителями.

Таблица 1.3.25
Допустимый длительный ток для одножильных кабелей с алюминиевой жилой с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией в свинцовой или алюминиевой оболочке, небронированных, прокладываемых в воздухе

Сечение токопроводящей жилы, мм2 Ток*, А, для кабелей напряжением, кВ
до 3 20 35
10 65/- - -
16 90/- - -
25 110/- 80/85 -
35 130/- 95/105 -
50 165/- 120/130 -
70 200/- 140/160 -
95 235/- 170/195 -
120 255/- 190/225 185/205
150 275/- 210/255 205/230
185 295/- 225/275 220/255
240 335/- 245/305 245/290
300 355/- 270/330 260/330
400 375/- 285/350 -
500 390/- - -
625 405/- - -
800 425/- - -

* В числителе указаны токи для кабелей, расположенных в одной плоскости с расстоянием в свету 35 - 125 мм, в знаменателе - для кабелей, расположенных вплотную треугольником.

Таблица 1.3.26
Поправочный коэффициент на количество работающих кабелей, лежащих рядом в земле (в трубах или без труб)

Расстояние между кабелями в свету, мм2 Коэффициент при количестве кабелей
1 2 3 4 5 6
100 1,00 0,90 0,85 0,80 0,78 0,75
200 1,00 0,92 0,87 0,84 0,82 0,81
300 1,00 0,93 0,90 0,87 0,86 0,85

1.3.20. Допустимые длительные токи для кабелей, прокладываемых в блоках, следует определять по эмпирической формуле: I = abcI0


где Io - допустимый длительный ток для трехжильного кабеля напряжением 10 кВ с медными или алюминиевыми жилами, определяемый по табл. 1.3.27;
a - коэффициент, выбираемый по табл. 1.3.28 в зависимости от сечения и расположения кабеля в блоке;
b - коэффициент, выбираемый в зависимости от напряжения кабеля:

Номинальное напряжение кабеля, кВ До 3 6 10
Коэффициент b 1,09 1,05 1,0

c - коэффициент, выбираемый в зависимости от среднесуточной загрузки всего блока:

Среднесуточная загрузка sср.сут/sном 1 0,85 0,7
Коэффициент c 1 1,07 1,16

Резервные кабели допускается прокладывать незанумерованных каналах блока, если они работают, когда рабочие кабели отключены.

Таблица 1.3.27
Допустимый длительный ток для кабелей 10 кВ с медными или алюминиевыми жилами сечением 95 мм2, прокладываемых в блоках

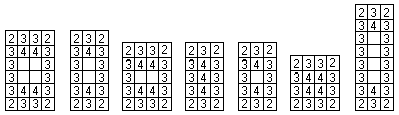

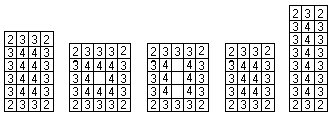

Гр. Конфигурация блоков № канала Ток I0, А для кабелей
медных алюминиевых
I 1 191 147
II 2 173 133
3 167 129
III 2 154 119
IV 2 147 113
3 138 106
V 2 143 110
3 135 102
4 131 91
VI 2 140 103
3 132 104
4 118 101
VII 2 136 105
3 132 102
4 119 92
VIII 2 135 104
3 124 96
4 104 80
IX 2 135 104
3 118 91
4 100 77
X 2 133 102
3 116 90
4 81 62
XI 2 129 99
3 114 88
4 79 55

Таблица 1.3.28
Поправочный коэффициент a на сечение кабеля

Сечение токопроводящей жилы, мм2 Коэффициент для номера канала в блоке
1 2 3 4
25 0,44 0,46 0,47 0,51
35 0,54 0,57 0,57 0,60
50 0,67 0,69 0,69 0,71
70 0,81 0,84 0,84 0,85
95 1,00 1,00 1,00 1,00
120 1,14 1,13 1,13 1,12
150 1,31 1,30 1,29 1,26
185 1,50 1,46 1,45 1,38
240 1,78 1,70 1,68 1,55

1.3.21.Допустимые длительные токи для кабелей, прокладываемых в двух параллельных блоках одинаковой конфигурации, должны уменьшаться путем умножения на коэффициенты, выбираемые в зависимости от расстояния между блоками:

Расстояние между блоками, мм 500 1000 1500 2000 2500 3000
Коэффициент 0,85 0,89 0,91 0,93 0,95 0,96
